カーボン製2次カバー 2010年度 MFJレギュレーション対応

材質 ---- カーボン及びアラミミド繊維を50%混合 (ウエットプレス)
効果 ---- MFJレギュレーション対応で転倒時のエンジンカバーを守りオイル飛散を防ぎます。
タイプ --- ボルト止めタイプとしメンテナンス性も考慮した。
厚み --- 3mm以上

製品開発に関していろいろ
 私個人としては
2次カバーが必要か否かは疑問が残りますが、取り付けなければレースに出場出来ません。そこで、どうしても取り付けなければ成らないのであればレギュレーション対応だけでは無く効果の有る商品を作ろうと考えて開発しました。したがって発売当初から3mm以上の厚みを確保してます。(2010年から2mm以上とレギュレーションで定義されました。)又、エンジンの冷却性を考慮しカバー全面を覆うのを辞め必要最小限とし、尚且つエンジンエンジンカバーと二次カバーの間に少し隙間を空けてあります。エンジンの冷却はカバーからの放熱が非常に多いからです。(転倒時に地面と接触する恐れのある全てのエンジンケースは複合素材の2次カバーによって保護されなければならない。)とレギュレーションに有ります。カバーを保護する観点は転倒時に地面と接触しケースが割れオイルが漏れる事を防ぐ為と解釈しました。したがってエンジンカバー(エンジンケース)全面を覆う必要は無いと考えました。もしもこの解釈が間違っていたら2次カバーのレギュレーションは全く理解できない事になってしまいます。
 弊社の2次カバーは、ドライ製品では無くウエット製品ですがオス型メス型で圧力を掛けたプレス成型品としています。したがって一般的なウエット製品とは違い高強度を確保しています。(ドライにはかないませんが。。。)又カーボン繊維だけの製品と違いアラミド繊維とカーボン繊維の複合素材を使用する事で耐摩擦性能及び耐衝撃性能に優れてます。アラミド繊維は登山用ロープ等に使用される
 ボルト締め付け部の強度確保の為アルミカラーを埋め込み、さらにアルミカラーの中心部にアラミド繊維を巻きつけ脱落防止としました。



取り付けは、カバーと二次カバーの間にワッシャーを挟みボルトで締め付けます。
----- HONDA ----
車種 年式 商品コード

適応

- 本体価格 税込価格

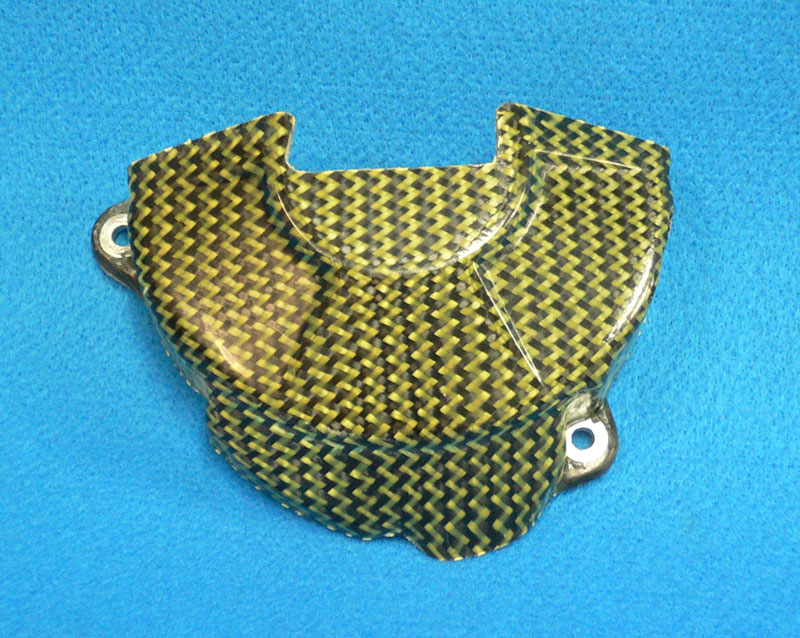

CBR600RR 03-06 BA28-H01-01 ACGカバー用 h01-01.jpg (174525 バイト) 13,000 13,650

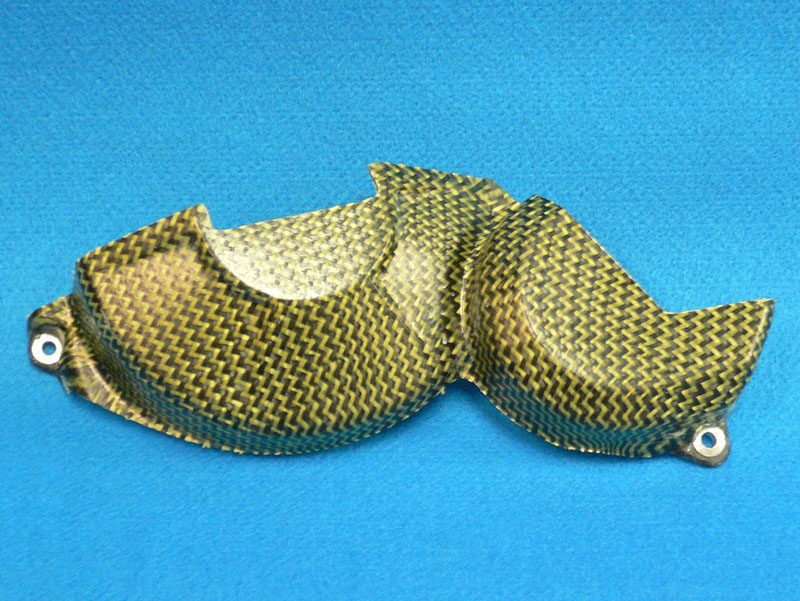

BA28-H01-02 クラッチカバー用 h01-02.jpg (151438 バイト) 14,000 14,700
CBR600RR 07-08 BA28-H01-03 ACGカバー用 h01-03.jpg (174343 バイト) 13,000 13,650

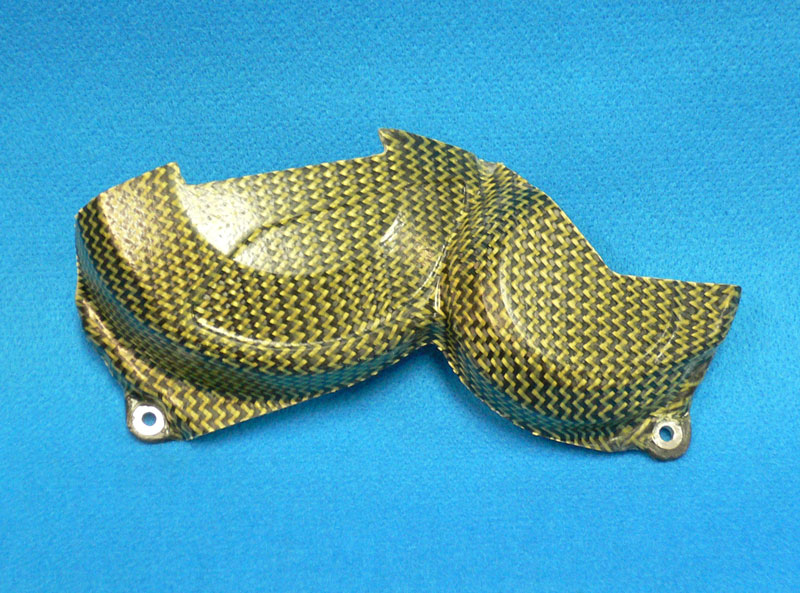

BA28-H01-04 クラッチカバー用 h01-04.jpg (157599 バイト) 14,000 14,700
CBR600RR 09 BA28-H01-03 ACGカバー用 h01-03.jpg (174343 バイト) 13,000 13,650

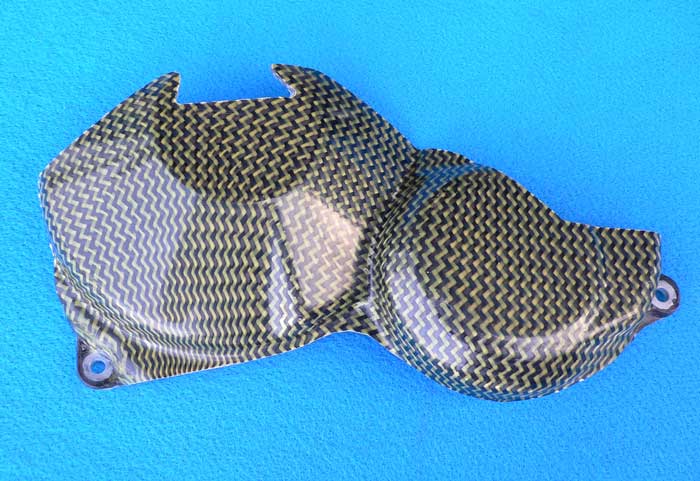

BA28-H01-05 クラッチカバー用 h01-05.jpg (62080 バイト) 14,000 14,700

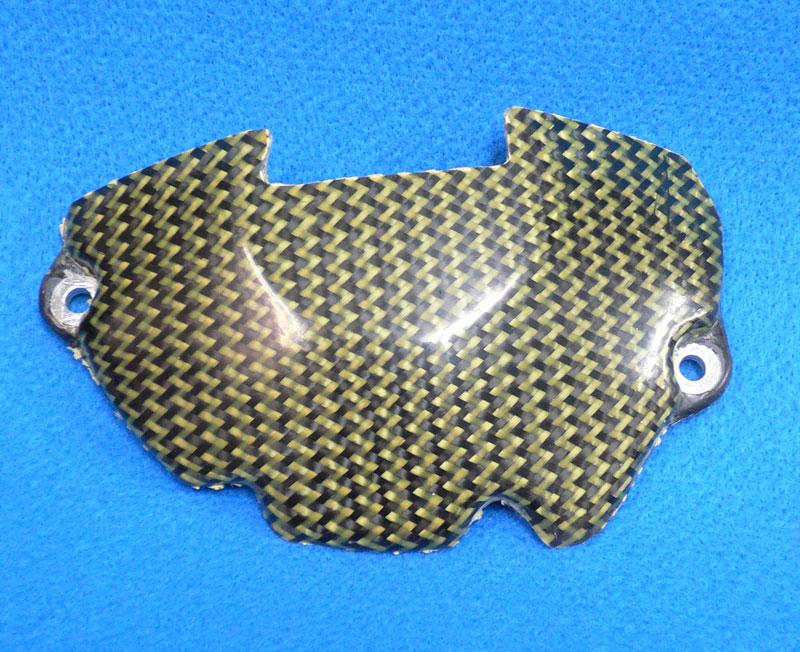

CBR1000RR 04-05 BA28-H02-01 ACGカバー用 h02-01.jpg (185746 バイト) 13,000 13,650
BA28-H02-02 クラッチカバー用 h02-02.jpg (151869 バイト) 14,000 14,700
CBR1000RR 06-07 BA28-H02-03 ACGカバー用 h02-03.jpg (175840 バイト) 13,000 13,650
BA28-H02-02 クラッチカバー用 h02-02.jpg (151869 バイト) 14,000 14,700

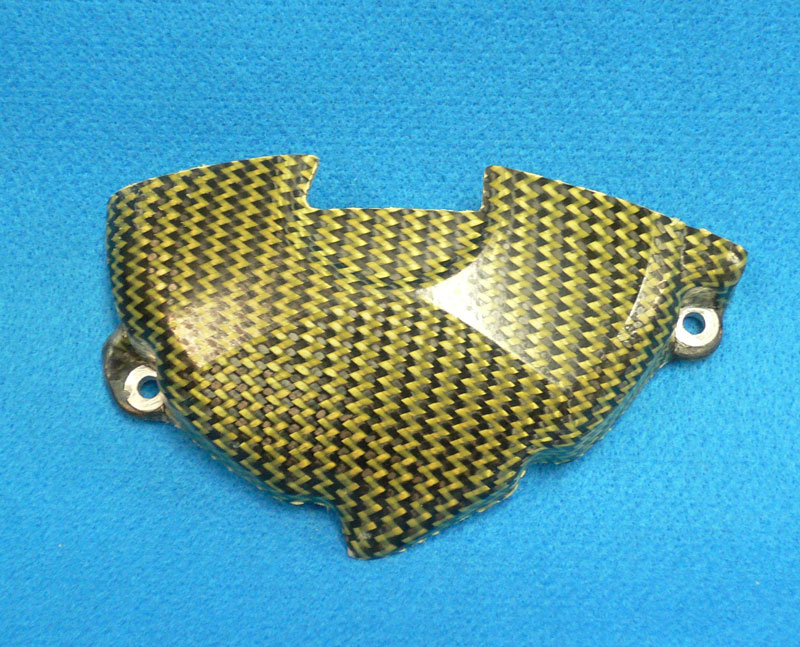

CBR1000RR 08-09 BA28-H02-04 ACGカバー用 h02-04.jpg (175663 バイト) 13,000 13,650

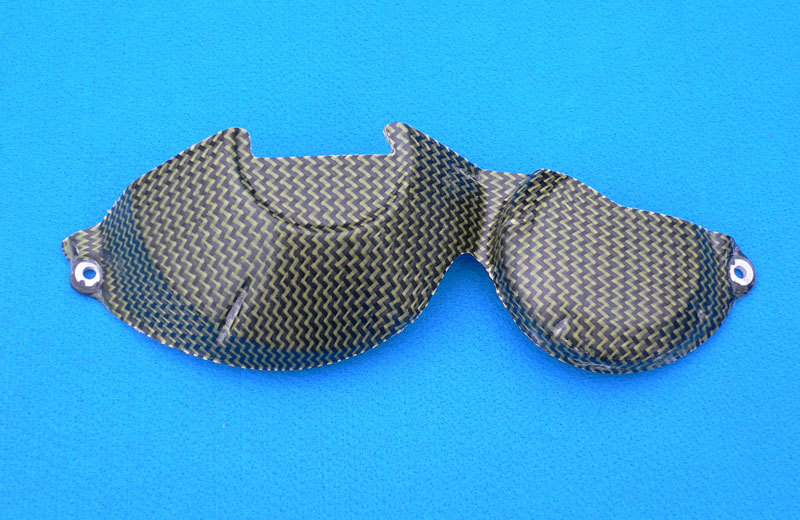

BA28-H02-05 クラッチカバー用 h02-05.jpg (152742 バイト) 14,000 14,700
----- KAWASAKI ----
ZX-6R 05-06 BA28-K01-01 ACGカバー用 k01-01.jpg (147417 バイト) 12,000 12,600
BA28-K01-02 クラッチカバー用 k01-02.jpg (163538 バイト) 12,000 12,600
BA28-K01-03 パルサーカバー用 8,000 8,400
ZX-6R 07-08 BA28-K01-04 ACGカバー用 k01-04.jpg (144912 バイト) 12,000 12,600
BA28-K01-05 クラッチカバー用 k01-05.jpg (141671 バイト) 12,000 12,600
BA28-K01-06 スターターカバー スモール用 k01-06.jpg (150991 バイト) 8,000 8,400
BA28-K01-07 スターターカバー ラージ用 k01-07.jpg (157383 バイト) 10,000 10,500
ZX-6R 09 BA28-K01-04 ACGカバー用 k01-04.jpg (144912 バイト) 12,000 12,600
BA28-K01-08 クラッチカバー用 k01-09.jpg (294777 バイト) 12,000 12,600
BA28-K01-06 スターターカバー スモール用 k01-06.jpg (150991 バイト) 8,000 8,400
BA28-K01-09 スターターカバー ラージ用 k01-09.jpg (242699 バイト) 10,000 10,500
ZX-10 06-07 BA28-K02-01 ACGカバー用 k02-01.jpg (160961 バイト) 12,000 12,600
BA28-K02-02 クラッチカバー用 k02-02.jpg (168436 バイト) 12,000 12,600
BA28-K02-03 スターターカバー スモール用 8,000 8,400
BA28-K02-04 スターターカバー ラージ用 k02-04.jpg (188484 バイト) 10,000 10,500
ZX-10 08 BA28-K02-01 ACGカバー用 k02-01.jpg (160961 バイト) 12,000 12,600
BA28-K02-05 クラッチカバー用 - 12,000 12,600
BA28-K02-03 スターターカバー スモール用 8,000 8,400
BA28-K02-04 スターターカバー ラージ用 k02-04.jpg (188484 バイト) 10,000 10,500
----- YAMAHA ----
YZF-R6 02 BA28-Y01-07 Lカバー用 - - -
BA28-Y01-08 クラッチカバー用 - - -
BA28-Y01-09 OIL PUMPカバー用 - - -
YZF-R6 03-05 BA28-Y01-04 Lカバー用 y01-04.jpg (155095 バイト) 10,000 10,500
BA28-Y01-05 クラッチカバー用 y01-04.jpg (166200 バイト) 12,000 12,600
BA28-Y01-06 OIL PUMPカバー用 8,000 8,400
YZF-R6 06-09 BA28-Y01-01 Lカバー用 10,000 10,500
BA28-Y01-02 クラッチカバー用 12,000 12,600
BA28-Y01-03 OIL PUMPカバー用 8,000 8,400
YZF-R1 04-05 BA28-Y02-01 Lカバー用 y02-01.jpg (163699 バイト) 10,000 10,500
BA28-Y02-02 クラッチカバー用 y02-02.jpg (166593 バイト) 12,000 12,600
BA28-Y02-03 OIL PUMPカバー用 8,000 8,400
BA28-Y02-05 クランクLカバー用 y02-05.jpg (163173 バイト) 8,000 8,400
YZF-R1 06 BA28-Y02-01 Lカバー用 y02-01.jpg (163699 バイト) 10,000 10,500
BA28-Y02-07 クラッチカバー用 12,000 12,600
BA28-Y02-03 OIL PUMPカバー用 8,000 8,400
BA28-Y02-05 クランクLカバー用 y02-05.jpg (163173 バイト) 8,000 8,400
YZF-R1 07-08 BA28-Y02-01 Lカバー用 y02-01.jpg (163699 バイト) 10,000 10,500
BA28-Y02-04 クラッチカバー用 12,000 12,600
BA28-Y02-03 OIL PUMPカバー用 8,000 8,400
BA28-Y02-06 クランクLカバー用 8,000 8,400
YZF-R1 09 BA28-Y02-08 Lカバー用 y02-08.jpg (68850 バイト) 10,000 10,500
BA28-Y02-09 クラッチカバー用 y02-09.jpg (67405 バイト) 12,000 12,600
BA28-Y02-10 Rカバー用 y02-10.jpg (61580 バイト) 8,000 8,400
----- SUZUKI ----
GSXR-600 04-05 BA28-S01-01 ACGカバー用 s01-01.jpg (160056 バイト) 12,000 12,600
BA28-S01-02 クラッチカバー用 s01-02.jpg (176923 バイト) 12,000 12,600
BA28-S01-03 スターターカバー用 s01-03.jpg (151452 バイト) 10,000 10,500
BA28-S01-04 スタータークラッチカバー用 s01-04.jpg (184033 バイト) 8,000 8,400
GSXR-600 06-08 BA28-S01-05 ACGカバー用 s01-05.jpg (159372 バイト) 12,000 12,600
BA28-S01-06 クラッチカバー用 s01-06.jpg (146341 バイト) 14,000 14,700
BA28-S01-07 スターターカバー用 s01-07.jpg (184628 バイト) 8,000 8,400
GSXR-1000 05-08 BA28-S01-01 ACGカバー用 s01-01.jpg (160056 バイト) 12,000 12,600
BA28-S02-02 クラッチカバー用 s02-02.jpg (165730 バイト) 12,000 12,600
BA28-S01-03 スターターカバー用 s01-03.jpg (151452 バイト) 10,000 10,500
BA28-S01-04 スタータークラッチカバー用 s01-04.jpg (184033 バイト) 8,000 8,400
