カワサキ ER-6F クランクケース内圧コントローラー

株式会社ナグ・エスイーディー

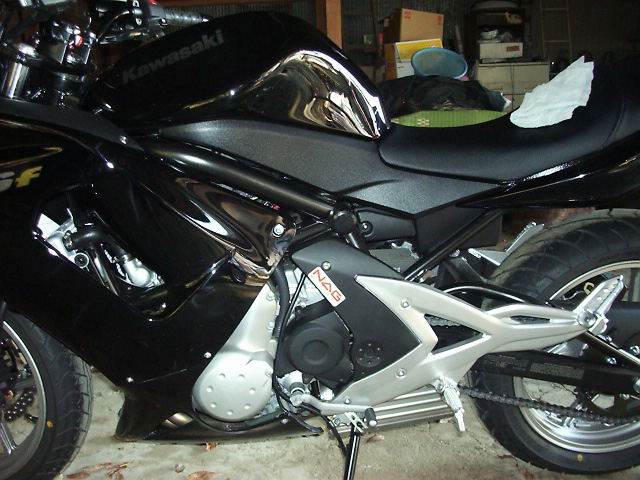

カワサキ ER-6F NAG01-102 (12φ→9φ ストリート) を取り付けました。栃木の薄井様より

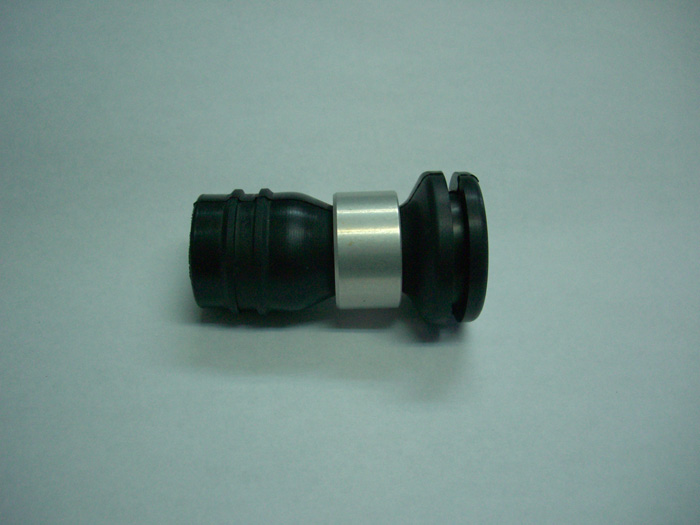

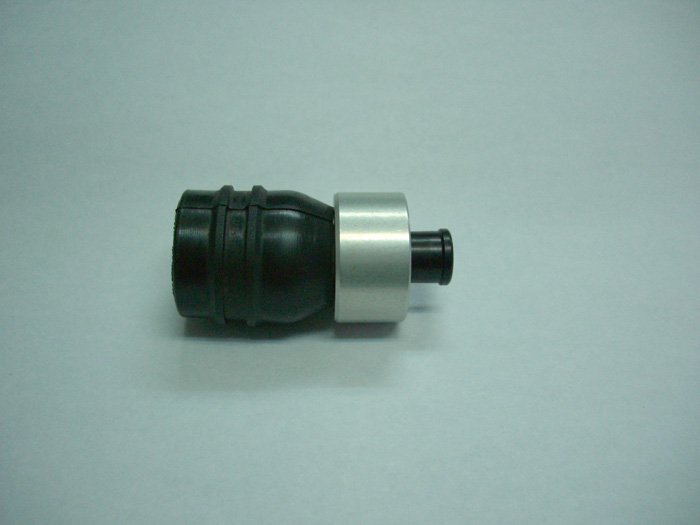

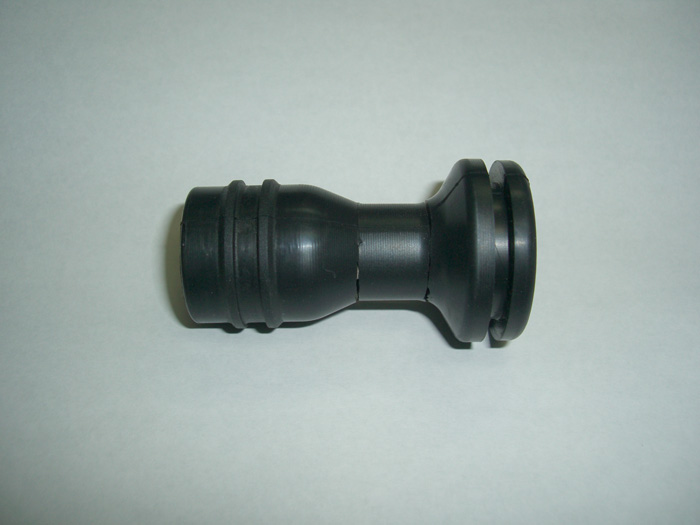

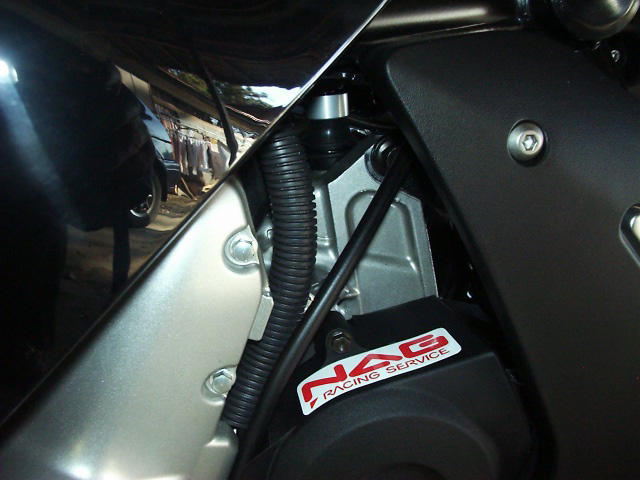

	真中の細い部分を切り取ります。		切り取った部分にコントローラーを取り付けます。
※ブリーザーホースを取り外して前加工が必要です。

1.シートを外す。

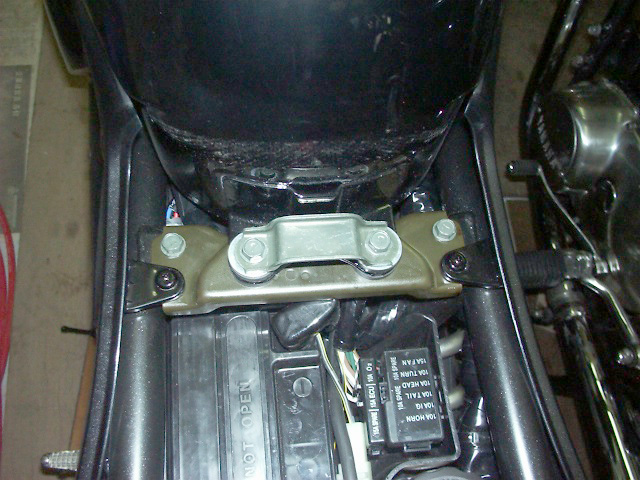

2.タンク後部のボルトを外す。

3.タンク後部を浮かせてフュウエルポンプコネクター＆ホース２本を外す。
（ポンプとホースの接続部の赤いクリップを外す）

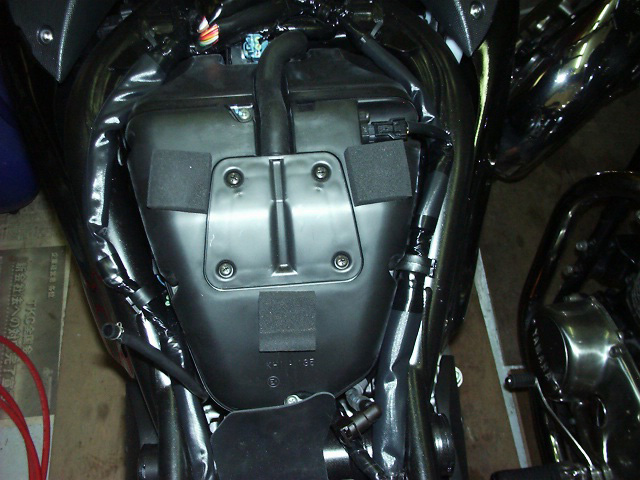

4.エアークリーナーケース中央のカバーの４本のビスと配線を外す。

5.ケースの中のヘックスボルト４本を外す。

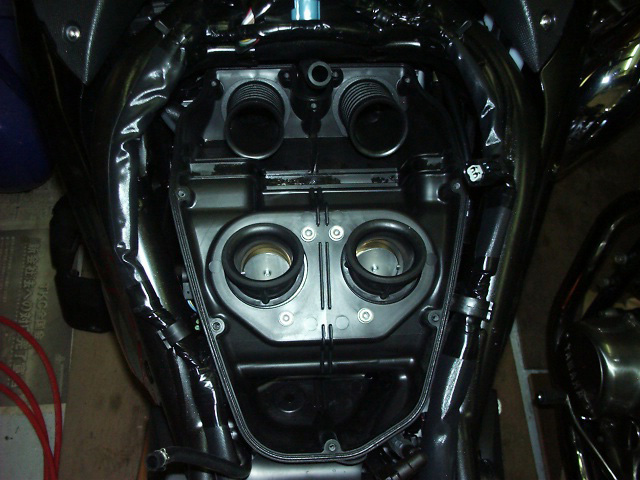

6.エアークリーナーケースを外す。

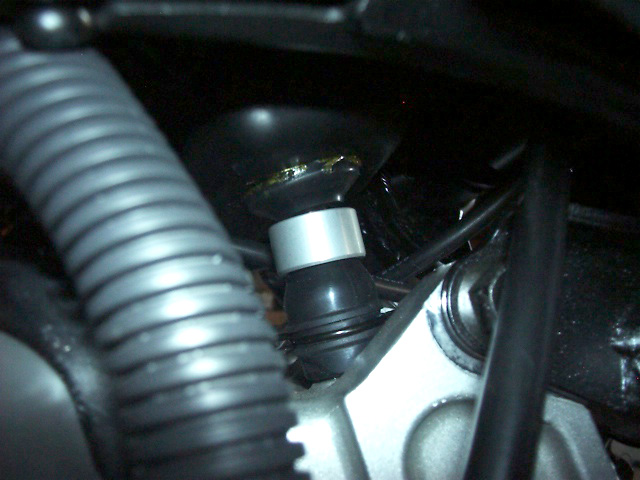

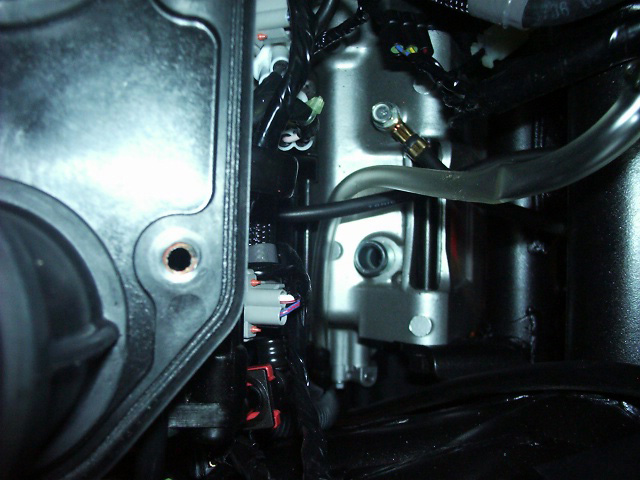

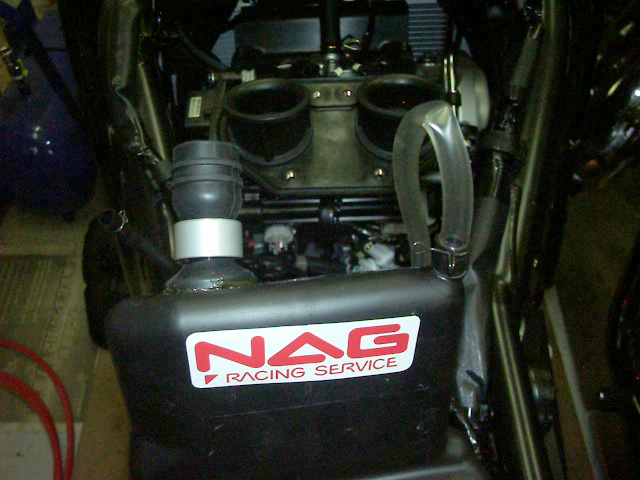

7.ブリーダーホースを外して加工してコントローラーを取り付ける。

8.以下７～１の順に復元する。

注　ホースコネクタ部の赤いクリップ取り付け後ホースを引いて抜けないことを確認する。
