2003-2004 Z1000 取付例 (四国の松本様から写真頂きました。)
http://blogs.yahoo.co.jp/r1shuuji/18047843.html?p=1&t=2

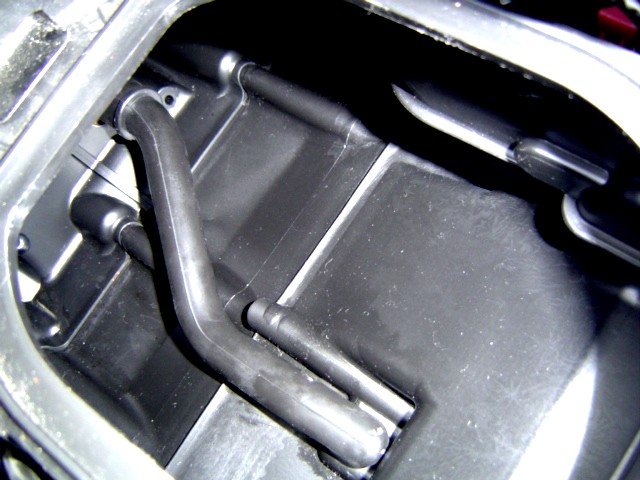

この時穴の空いている方をエンジン側になるように取付ます。

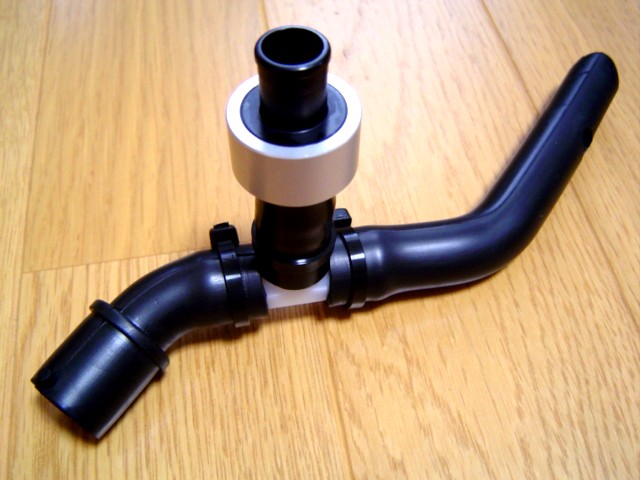

上側にクランクケース内圧コントローラーを取り付ける為に12φのパイプを取付ます。

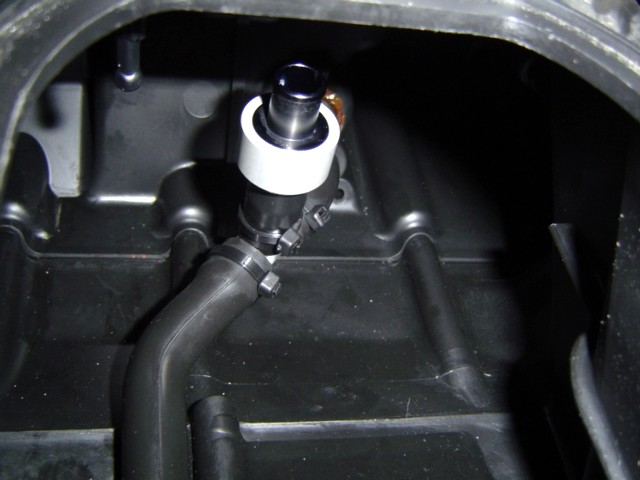

パイプの上にクランクケース内圧コントローラーを取り付けます。
取付部をタイラップで固定してOKです。
